Рентгеновский контроль: принципы, технологии и выбор системы
В рентгеновском контроле решает не один аппарат, а вся связка условий: материал детали, толщина объекта, энергия излучения, геометрия контроля и тип детектора.
Рентгеновский неразрушающий контроль применяют там, где нужно найти скрытые внутренние дефекты без повреждения детали. Физический принцип метода основан на различном ослаблении проникающего излучения в зависимости от толщины, плотности и атомного состава материала.
Участки с трещинами, порами, шлаковыми включениями, непроварами и другими внутренними неоднородностями изменяют ослабление излучения, поэтому на цифровом детекторе или радиографической пленке возникает контрастное изображение.
Зачем нужен рентгеновский контроль
На практике этот метод нужен отделу технического контроля для одной вещи: найти скрытый производственный брак до ввода изделия в эксплуатацию. Это помогает предотвращать аварии и финансовые потери.
Работы проводят по международным и национальным стандартам: для пленочной радиографии металлических материалов применяют ISO 5579, а для радиографического контроля сварных швов — ISO 17636-1/2 и ГОСТ 7512-82.
Современные комплексы оснащают экранированными кабинетами, системами блокировки и средствами радиационного контроля. Безопасность персонала в этом случае зависит не только от оборудования, но и от того, как организованы работы и соблюдаются требования радиационной защиты.
Виды и технологии рентгеновского контроля

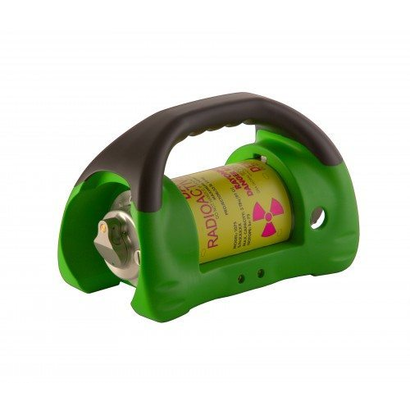

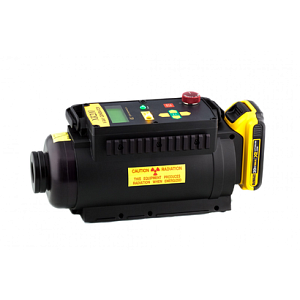

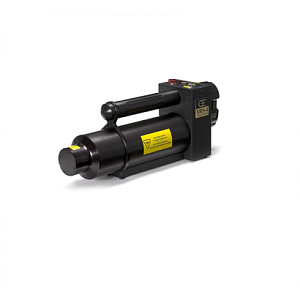

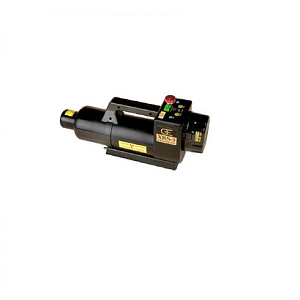

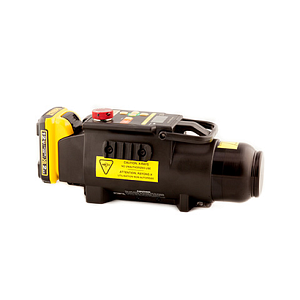

Каталог включает решения под разные условия эксплуатации — от портативных аппаратов постоянного потенциала и гамма-дефектоскопов до кроулеров и цифровой радиографии.
При внедрении радиографического контроля инженеры обычно выбирают не «лучшую технологию вообще», а ту, которая подходит под материал, толщину объекта и формат работы.
Пленочная радиография
Классический формат с высоким пространственным разрешением. Требует химической обработки и времени на проявку. Для пленочной радиографии металлических материалов базовые правила описаны в ISO 5579, а для сварных соединений — в ISO 17636-1.
Компьютерная радиография (CR)
Ее обычно выбирают, когда нужно перейти в цифровой формат без классической проявки пленки. В основе метода — фотостимулируемые фосфорные пластины. В зависимости от сканера и режима шаг считывания обычно составляет порядка 25–100 мкм.
Цифровая радиография (DR)
Она нужна там, где важны скорость и работа в реальном времени: плоскопанельные детекторы сразу выводят изображение и ускоряют контроль.
Микрофокусный рентген
Когда задача — увидеть микропоры и непропаи в сложной электронике или тонкостенных деталях, переходят к микрофокусному рентгену. Здесь используют системы с фокальным пятном менее 100 мкм, а у более продвинутых установок оно может составлять всего несколько микрометров.
Компьютерная томография (КТ)
КТ выполняет 3D-реконструкцию объекта. Ее используют, когда одного снимка недостаточно: нужно увидеть внутреннюю геометрию объекта целиком, измерить объем дефектов или разобрать сложную многокомпонентную сборку по внутренней структуре для обратного проектирования.
Сферы применения рентгеновского контроля
В разных отраслях рентгеновский контроль нужен по разным причинам: где-то проверяют сварные швы и отливки, а где-то ищут микродефекты в электронике, упаковке или композитах.
Машиностроение, нефтегаз и металлургия
В этих сферах инженеры используют метод для проверки сварных швов трубопроводов и литья. С помощью излучения специалисты выявляют внутренние дефекты в сварных соединениях и отливках.
Аэрокосмическая отрасль и автоэлектроника
Микрофокусные системы выявляют пустоты в BGA-компонентах, смещения выводов и мостики припоя.
Композитные материалы
Производители композитных материалов применяют рентгеновский контроль для поиска расслоений и нарушений волокнистой структуры.
Пищевая и фармацевтическая промышленность
Поточные рентгеновские системы интегрируются прямо в конвейер и позволяют обнаруживать инородные включения, включая стекло и металл, внутри закрытой упаковки.
Аддитивное производство
Рентгеновский метод неразрушающего контроля важен и в аддитивном производстве для анализа пористости и внутренних дефектов.
Как выбрать систему рентгеновского контроля
Чтобы грамотно организовать радиографический метод неразрушающего контроля на промышленном предприятии или в лаборатории, опирайтесь на толщину, плотность и габариты проверяемых объектов.
Проникающая способность
Один из ключевых критериев выбора — проникающая способность. Она зависит прежде всего от энергии излучения, то есть напряжения генератора, а также от толщины и состава объекта.
Для легких материалов и небольших толщин обычно достаточно более низких напряжений, тогда как для толстостенной стали требуются более высокоэнергетические системы.
Размер фокального пятна
Размер фокального пятна источника определяет геометрическую резкость снимка, поэтому его обычно проверяют одним из первых.
Тип приемника
Тип приемника напрямую влияет на то, какой минимальный дефект удастся увидеть. Размер пикселя детектора и показатель квантовой эффективности напрямую влияют на выявляемость минимальных дефектов.
Условия работы и программная часть
Учитывайте, где будет работать система — в стационарной лаборатории или в полевых условиях, — а также то, что программа умеет делать с данными: анализировать их, сохранять и собирать отчеты.
Логику выбора можно свести к трем шагам:
- оценить объект и его толщину;
- подобрать источник и детектор;
- проверить условия контроля, программную часть и удобство эксплуатации.
Практический итог
Систему рентгеновского контроля оценивают не по одной характеристике в спецификации, а по тому, как источник, детектор и условия контроля работают вместе на вашей задаче.
Изучите каталог оборудования на сайте и отправьте технический запрос. Инженеры помогут подобрать конфигурацию с учетом материала объекта, требуемой проникающей способности, условий контроля и формата детектора, организуют поставку по Узбекистану, а также возьмут на себя пусконаладку и обучение персонала.
